替えローラー交換手順のご説明 【ゴム手ローラー】

交換用ゴムローラーをハンドロール枠へ取り付ける手順
交換用ゴムローラーをハンドロール枠へ取り付ける手順
こんな方におすすめ
  • ゴム手ローラー用の交換ゴムローラーを枠へ取り付ける方法をお調べの方
  • ゴム手ローラーのゴムローラー交換の際に必要な道具を確認されたい方
  • ゴム手ローラー製品にはシャフト1本タイプと2本タイプがあり、詳細を確認したい方
目次

ゴム手ローラー用 | 替えローラー交換手順のご説明

本記事でご紹介するゴムローラー交換方法に関しまして、当社が製造販売している「ゴム手ローラー」製品が対象となります。

ハンドローラータイプ製品 「ゴム手ローラー」

ゴム手ローラーにはシャフトの取付方について2種類のタイプがある

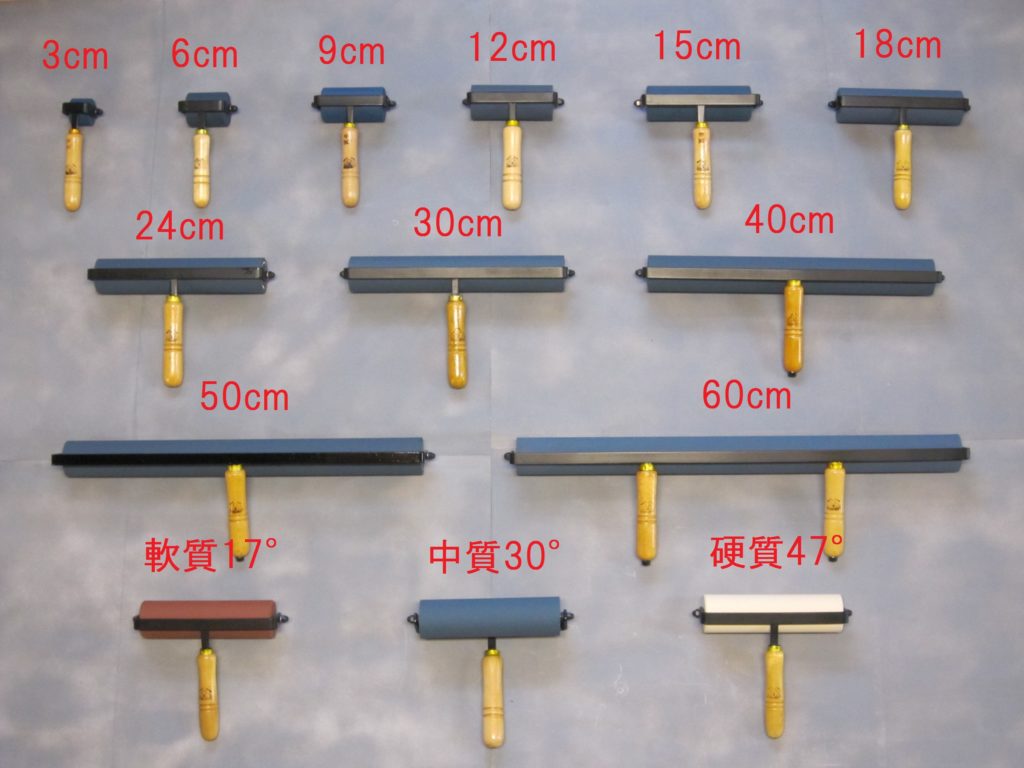

ゴム手ローラー規格品ラインナップ
ゴム手ローラー規格品ラインナップ

当社の規格品はローラー寸法が3cmから60cmまで合計11種類ご用意しております。

その中で、ゴム手ローラー製品はシャフトの取付方が違う2種類がございます。

(A)タイプ | 面長3cm~18cmの製品

ゴムローラーの長さ=面長が3cm~18cmの製品は、(A)タイプとなります。

この(A)タイプの製品は、1本通し シャフト棒で、ゴムローラーを持ち手枠に取付けています。

(A)タイプの製品 | 6種類
  • 3cm
  • 6cm
  • 9cm
  • 12cm
  • 15cm
  • 18cm

(B)タイプ | 面長24cm~60cmの製品

(B)タイプは、ゴムローラーの長さ=面長が24cm~60cmの製品です。

(B)タイプの製品は、枠の両端から短いシャフトを1本ずつ、合計2本を通して、ゴムローラーを持ち手枠に取付けています。

(B)タイプの製品 | 5種類
  • 24cm
  • 30cm
  • 40cm
  • 50cm
  • 60cm

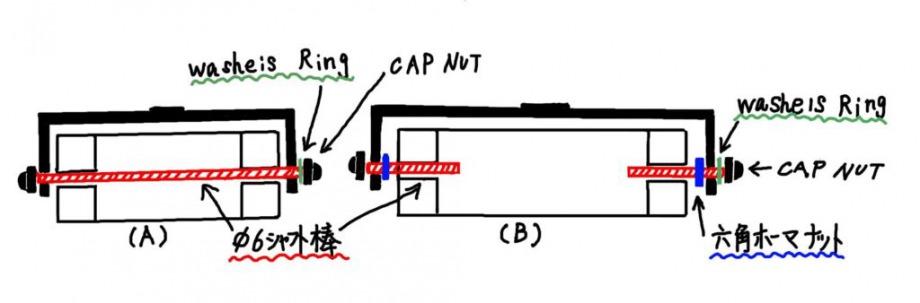

(A)タイプと(B)タイプのイメージ図

シャフト1本タイプと2本タイプのイメージ
シャフト1本タイプと2本タイプのイメージ

(A) 3 cm ~ 18cm の製品は、1本通し シャフト棒で取付けています。
(B) 24cm ~ 60cm の製品は、両端に短いシャフトで取付けています。

特注サイズの場合は

特注品の場合は、3cm未満は(A)タイプ、61cm以上の製品は(B)タイプにて製造致します。

ローラー交換に使う工具

用意する工具

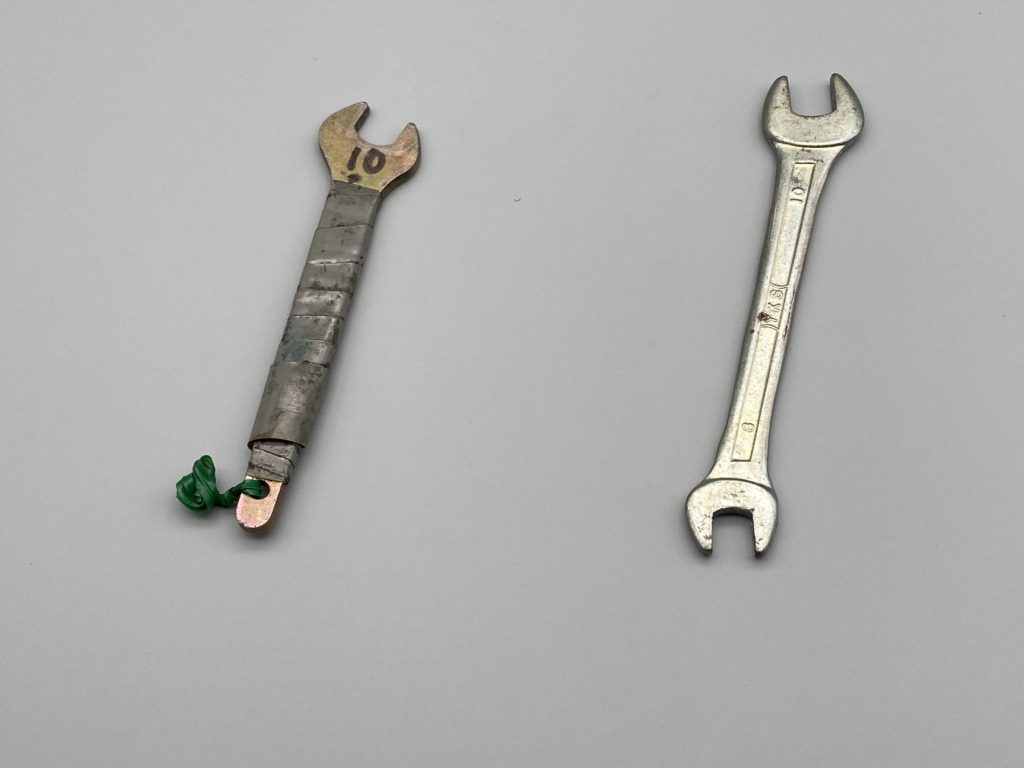

(左) 薄型 M6用レンチ (右) M6用レンチ
  • M6用レンチ 2本 (1本はラジオペンチでも可)
    ⇒タイプ (A)・(B)に使用
  • 薄型 M6用レンチ 1本
    ⇒タイプ (B)に使用

ゴム手ローラー製品の部品について説明

(左) キャップナット | (中) 六角ホーマナット | (右) ワッシャーリング

ゴム手ローラーに使われている部品ですが、上の写真の3種類が使われています。

以下、交換方法を文章でお伝えしますが、部品の名称が登場しますので、その際は上の写真を見て、どの部品のことを言っているか再度確認してみて下さい。

(A)タイプのローラー交換方法 [ M6用レンチ2本使用 ]

(A)タイプの製品 | 6種類
  • 3cm
  • 6cm
  • 9cm
  • 12cm
  • 15cm
  • 18cm

ローラーの握り手を手前にし、左側の「キャップナット」を M6レンチなどで、押えながら、右側 の「キャップナット」と「ワッシャーリング」を M6 レンチで回して外します。

片方の「キャップナット」が外せたら、シャフトをローラーと枠から引き抜きます。

ローラー交換後、再セット時、下の図の通り、ローラー内部にシャフト道は通っていませんので、左からシャフト棒を入れ、 右側の穴に通るまで、真っすぐシャット棒を導いて下さい。

シャフト1本タイプと2本タイプのイメージ
シャフト1本タイプと2本タイプのイメージ

(B)タイプのローラー交換方法

(B)タイプの製品 | 5種類
  • 24cm
  • 30cm
  • 40cm
  • 50cm
  • 60cm

ローラーの握り手を手前にした右側の「キャップナット」 ( ワッシャーリングが入っている方) を外します。
(B)タイプ製品の「キャップナット」を外すためには「六角ホーマナット」を薄型 M6 レンチで押さえながら作業する必用があります。

「キャップナット」を外したら、ゴムローラーから短いシャフトを抜いて外します。

ゴムローラーの両側から1本ずつシャフトが通っていますので、片方のシャフトを外したら反対側も同じように外します。

(B)の方は、(A) より部品が少し多いので、 ローラーを外す前にセット位置をメモし、新しいローラーを取付けて下さい。

シャフト1本タイプと2本タイプのイメージ
シャフト1本タイプと2本タイプのイメージ
