長柄付き圧着硬質ゴムローラー【複合材料成形/プリプレグ】

2019年12月18日

複合材料成形試験(プリプレグ)用途で長柄付きの特注ゴムローラー製作のご依頼をいただきました。



熱圧着ロールとして活躍 / 複合材料成形 プリプレグ用途ロールのご紹介

用途

上記の通り、複合材料成形 プリプレグ用途として製作を承りました。

熱圧着を行うため、ゴムローラーに耐熱性が必要とのことで、耐熱安全温度 80度程度のNBR材質を提案させていただきました。



仕様



製品仕様

// 長柄付き硬質ゴムローラー//

ローラーの材質:NBR
ゴム硬度:70度
ローラーサイズ:φ50mm×290mm
ゴム色:白色
長柄付き枠の素材:鉄
長柄付き枠の塗装:黒ペイント
その他:約1300mm長柄 & 持ち手滑り止めグリップゴム付き
耐熱安全温度:約80度程度

※ローラーは外して交換も可能。

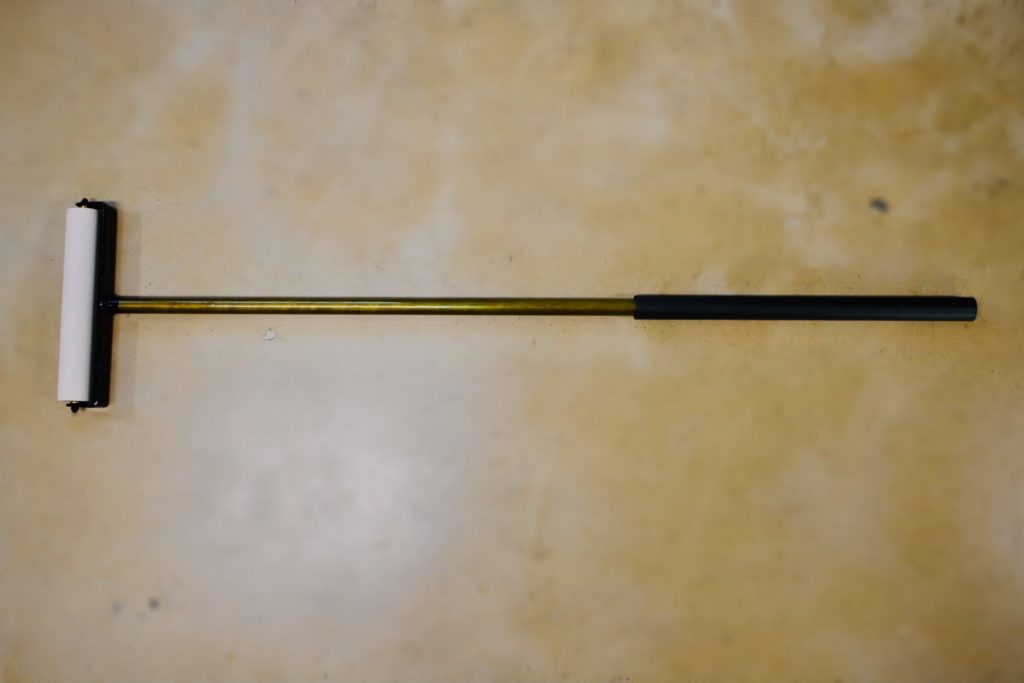

製品の使用イメージ



最大の特徴は約1300mmの長柄仕様になっている点です。

立ったまま、床の対象物に向かってローラーでプレスをかけることができます。

ローラー幅も300mm程度ありますので、面積の広い物でも圧着などの作業を効率的に行うことが可能です。

持ち手部分には、使い易さを考えて、低発泡のNBR材質のグリップを装着。



転用可能な用途

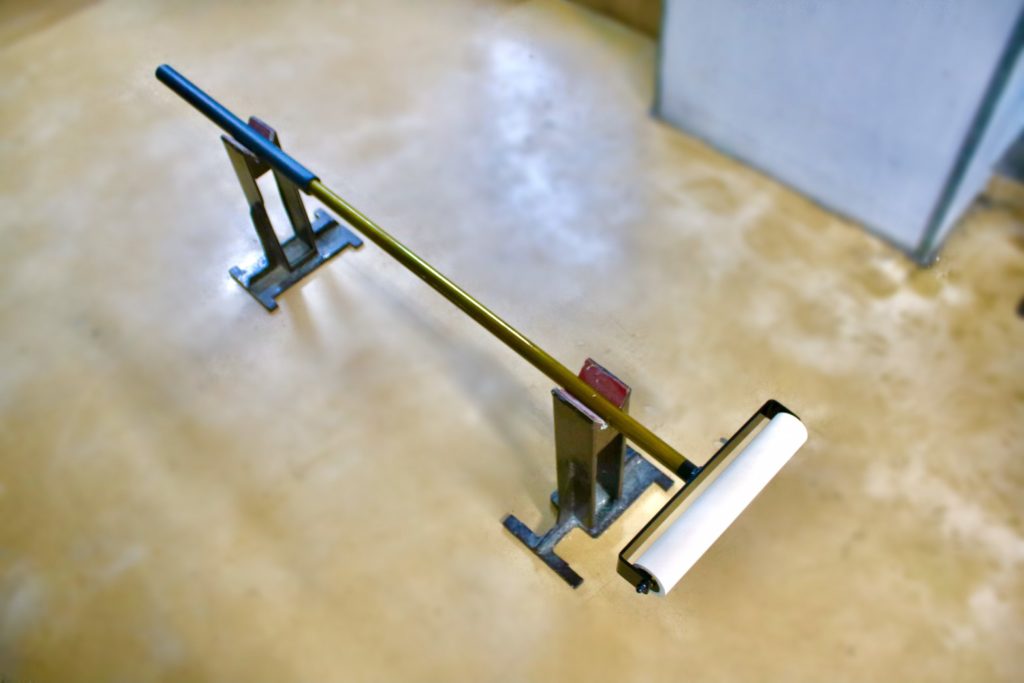

下の写真の通り、長柄付き枠が最大の特徴ですね!

複合材成形(プリプレグ)用途以外にも、フィルム圧着やエアー抜きなどの作業に有効な設計となっております。

特に対象物が地面にある場合に、立ちながら力を加えることができるのがポイントです。



鉄枠は、まるで刺又のようです。。。
鉄枠には長柄部分には錆止め用の金ニスと、ローラー装着部分には黒ペイント塗装が施されています。

ローラーは外して交換することも可能です。



納期短縮のために工夫した点

当社のゴム手ローラーの規格品が直径5cmのため、ゴムローラー部分は、在庫してあるゴム手ローラーの材料を流用して短納期化を実現しました。

通常、NBRゴムローラーのゴム巻き(ゴムローラー部分の製造)に30~40日程度お時間をいただきます。

しかし今回は、一番時間がかかるゴム巻きの工程を省けたため、約10日程度で仕上げることができました!

ゴム手ローラー

版画用・工業用幅3cm~60cmまで全品在庫あり ゴム手ローラー ( ゴムローラー 用途 / 版画・圧着など ) 製品説明 日本のトップゴムメーカーによる合成ゴムの代表NBRと平版用に開発された樹脂素 ...

続きを見る



(参考)別仕様品のご紹介 / 直径が太いバージョン

長柄付き圧着ゴムローラーとして、本記事で紹介したゴムローラー直径よりも太くしたいというご要望にもお応えできます。

本記事でご紹介したローラーは「直径が5cm」でしたが、下の記事内のローラーは「直径11cm」仕様です。

太径ローラー仕様
[ 特注品 ] (床面)長柄付きフィルム圧着ゴムローラー

長柄が特徴的な圧着用の特注品ゴムローラー   長い柄が付いたフィルム圧着用ゴムローラーのご紹介です。 [ 特注品 ] (床面)長柄付きフィルム圧着ゴムローラー 製品仕様 製品仕様 // 長柄 ...

続きを見る
